Тор сызгыч менен көрүү өлчөөчү машинанын магниттик тор сызгычынын ортосундагы айырма

Көп адамдар тордогу сызгыч менен магниттик сызгычты айырмалай алышпайткөрүү өлчөөчү машина.Бүгүн биз алардын ортосундагы айырмачылык жөнүндө сүйлөшөбүз.

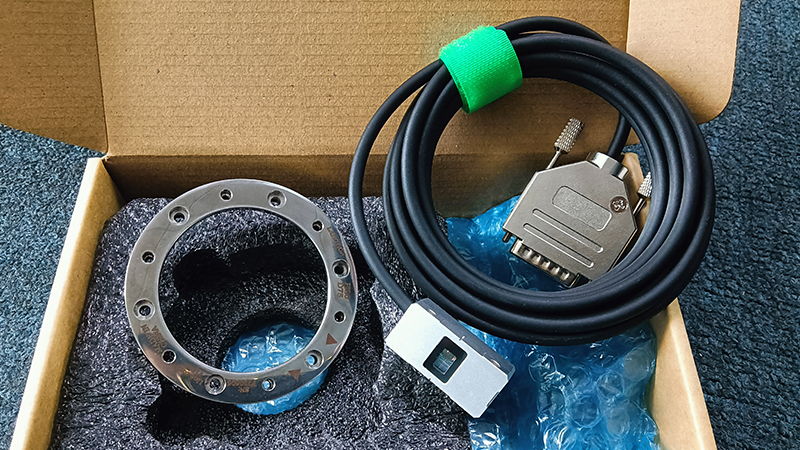

КОДЕР-800X450
Тор шкала жарык интерференция жана дифракция принциби боюнча жасалган сенсор болуп саналат.Качан бирдей бийиктиктеги эки торчо биригип, сызыктар бир эле учурда кичинекей бурч түзсө, анда параллелдүү жарыктын жарыгы астында сызыктардын вертикалдуу багытында симметриялуу таралган жарык жана караңгы тилкелерди көрүүгө болот.Ал Муар этеги деп аталат, ошондуктан муар чачтары жарыктын дифракциясы менен интерференциясынын биргелешкен эффектиси болуп саналат.Тор кичинекей кадам менен жылдырылса, муардын четтери да бир этеги менен жылдырылат.Ушундай жол менен биз муардын этегинин туурасын тордун сызыктарынын туурасынан алда канча оңой өлчөй алабыз.Кошумчалай кетсек, ар бир муар этеги көп торлуу сызыктардын кесилишкен жерлеринен түзүлгөндүктөн, сызыктардын биринде ката болгондо (бирдей эмес аралык же кыйшаюу), бул ката сызык жана башка тор сызык сызыктардын кесилишинин абалы өзгөрөт. .Бирок, муар фринг көптөгөн торлуу сызык кесилиштеринен турат.Демек, сызыктардын кесилишинин абалынын өзгөрүшү муардын четине өтө аз таасир этет, ошондуктан муар четин чоңойтуу жана орточо эффект үчүн колдонсо болот.
Магниттик шкала - магниттик уюлдардын принцибинде жасалган сенсор.Анын негизги сызгычы бирдей магниттелген болот тилке болуп саналат.Анын S жана N уюлдары болот тилкесинде бирдей аралыкта жайгашкан, ал эми окуу башы S жана N уюлдардын өзгөрүшүн санап окуйт.
тор шкала абдан температура таасир этет, жана жалпы пайдалануу чөйрөсү 40 градус Цельсий төмөн.
Ачык магниттик таразаларга магнит талаасы оңой таасир этет, бирок жабык магниттик таразаларда мындай көйгөй болбойт, бирок баасы жогору.
